- 暗室屏蔽尺寸: 约: 21.4 x 12.4 x 9.5 米 (长 x 宽 x 高).
- 建筑内部的空间要求: 约 : 24 x 15 x 12.0 米(长 x 宽 x 高), 视支撑类型而定.
- 内部可用空间, 在安装吸波材料 之后: 约: 17 x 8.2 x 7.1 米 (长 x 宽 x 高).
- 模块屏蔽系统使用2mm镀锌钢板.
电磁屏蔽性能的屏蔽符合EN 50147-1 和 MIL_STD 285：
| 频率 |
性能 |
场源 |
| 10 kHz |
70 dB |
H |
| 100 GHz |
90 dB |
H |
| 1 GHz |
100 dB |
H |
| 10 GHz |
100 dB |
E |
| 100 GHz |
100 dB |
E |
| 1 GHz |
100 dB |
PW |
| 10 GHz |
100 dB |
PW |
| 18 GHz |
100 dB |
PW |

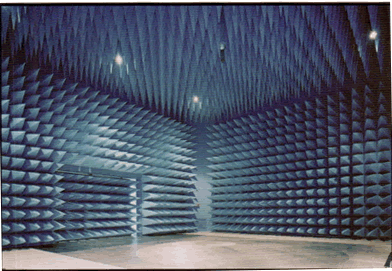

旁边的墙壁和天花板都装上了可移动的空心型宽频段吸波材料. 大约 2.4 x 4.8 米面积的移动地 面吸波材料用于在抗干扰测试.
- 一个 EUT 入口门； 1.5 x 2.5 m 单扇机械执行机构， 装上了一个 开关。连接互锁系 统以便放大器 能自动 断电.
- 一个人员门, 0.9 x 2.05 m, 机械 执行机构. 装上了一个 开关, 连 接互锁系统以便放大器能自动 断电.
- 十个用于通风的蜂窝截至式通风口. 尺寸 330 x 330mm.
- 八个照明灯光; 750 W.
- 一个三相电源滤波器, 4 x 32 A, 最高: 250V/440V 50 或 60 Hz用于 EUT 和总电源. 从 150 kHz 到 18 GHz RF 滤波器 有 100 dB 插入损耗.
- 配电的分配, 必要的断路器, 四个 单相 出口230 V, 一个三相出口 380 V, 一个照明开关.
- 两个可分离的接线板 (AP) 装有:
|
AP III 和 AP IV 各一个 |
| |
|
2 N 接插件 50欧姆 |
| |
|
3 FSMA 接插件 |
| |
|
