- 暗室屏蔽内尺寸: 约: 9.1 x 5.8 x 5.55 米 (长 x 宽 x 高)。
- 建筑内部的空间要求: 约 :11.0 x 7.8 x 7.0 米(长 x 宽 x 高), 视支撑类型而定。
- 内部可用空间: 约: 8.4 x 5.1 x 5.1 米 (长 x 宽 x 高)。
- 模块屏蔽系统的2mm 镀锌钢板。电磁屏蔽性能符合。
EN 50147-1 和 MIL STD 285:
| 频率 |
性能 |
场源 |
| 10 kHz |
70 dB |
H |
| 100 kHz |
80 dB |
H |
| 1 MHz |
100 dB |
H |
| 10 MHz |
100 dB |
E |
| 100 MHz |
100 dB |
E |
| 1 GHz |
100 dB |
PW |
| 2 GHz |
100 dB |
PW |

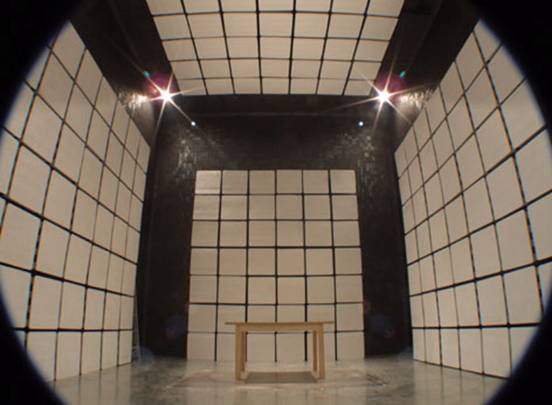

- 墙壁和天花板都装上了可移动 的铁氧砖瓦和复合吸波材料。
- 大约 2.4 x 3.0 米面积的移动地 面吸波材料用在抗干扰测试里。
- 一个门, 1.200 x 2.050 mm, 机械执行机构. 具有互锁开关. 连接互锁系统以便放大器能自 动断电。
- 七个通风用的截至波导通风口. 尺寸 330 x 330mm。
- 四个照明灯光; 750 W。
- 一个三相电源滤波器, 4 x 32 A, 最高: 250V/440V 50 或 60 Hz 用于 EUT 和总电源。
- 电源分配, 必要的断路器, 四个 单相 出口230 V, 一个三相出口 400 V, 一个照明开关。
- 两个可分离的接线板 (AP) 装有：
|
AP I 和 APII 各一个 |
|
2 N 接插件 50欧姆 |
|
3 FSMA 接插件 |
- 假地板层用的金属板，最大 负载为每平方米1000 公斤。为了能进入金属板下的范围,地面使用了模块式安装。
- 地板上装有两个连接点:
|
连接点 I CPI |
|
1 个出口 230 V, 单相, 10 A |
|
连接点 II CPII |
|
3 个出口 230 V, 单相, 10 A
1 个出口 230/400 V, 三相, 16 A |
- 地板上有两个电缆管, 用于接 线板到连接点的必要电缆。
- 这个设备有个主建筑支撑系统. 可选择独立支撑系统。
- 总重量是大约 30000 kg 但要 看装备和被选配件而定。
|
